Choisir la bonne poulie
Êtes-vous à la recherche d'une poulie adaptée à votre application ?
Les poulies sont des composants omniprésents, que l'on peut retrouver dans plusieurs applications, allant des équipements de construction aux machines à coudre. Il n'est donc pas étonnant de constater qu'il existe une grande variété de styles et de types de poulies disponibles sur le marché.
_cropped_250_280.webp)
Êtes-vous à la recherche d'une poulie adaptée à votre application ?
Les poulies sont des composants omniprésents, que l'on peut retrouver dans plusieurs applications, allant des équipements de construction aux machines à coudre. Il n'est donc pas étonnant de constater qu'il existe une grande variété de styles et de types de poulies disponibles sur le marché.
Selectionner sa poulie
Avant de pouvoir choisir la bonne poulie parmi les options disponibles, vous aurez besoin d'un certain nombre d'informations spécifiques. En général, cependant, il y a trois considérations principales à prendre en compte lors de la sélection de la bonne poulie pour votre projet :
- Taille
- Exigences techniques
- Considération particulière (bruit, résistance chimique, etc.)
Souvent, la meilleure façon de sélectionner la poulie adaptée à votre projet est d'utiliser un guide de sélection ou une liste de contrôle. La liste de contrôle accompagne les utilisateurs tout au long du processus de mise en correspondance des exigences de l'application.
Une liste de contrôle vous permettra de vous concentrer sur les spécifications nécessaires, de garder toutes les informations organisées et de garantir que vos communications avec votre fournisseur sont productives (pas de perte de temps).
NB : Nos conseillers sont disponibles pour vous accompagner au choix de votre poulie !
Mesurer les poulies

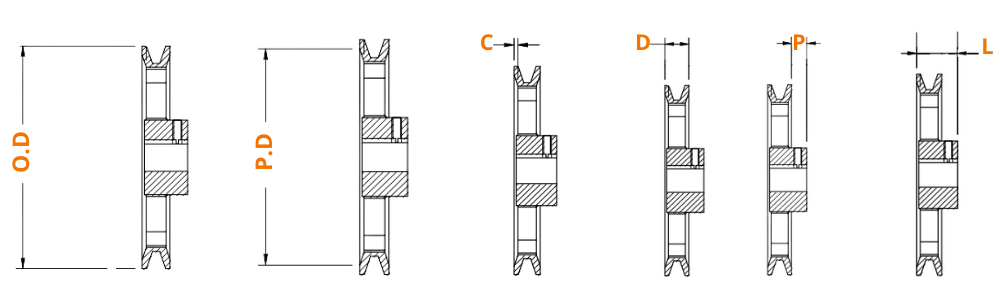

Comment mesurer les poulies ?
Tout d’abord, mesurez le diamètre extérieur (OD) de la poulie.
- Étape 2 : Ensuite, mesurez le diamètre primitif (PD). Il s'agit de la mesure qui représente le diamètre de la courroie elle-même lorsqu'elle circule dans la poulie. Cette étape n'est pas nécessaire si vous connaissez déjà la taille de votre courroie trapézoïdale ou si la poulie et la courroie sont très usées.
- Étape 3 : Mesurez l'épaisseur de la paroi de la poulie.
- Étape 4 : Mesurez la largeur totale du boîtier de la courroie, là où la courroie passe réellement dans la poulie.
- Étape 5 : Si la poulie a un moyeu dépassant la largeur du « boîtier de courroie », il est généralement recommandé de mesurer l'extension du moyeu.
- Étape 6 : La mesure finale est la largeur totale hors tout de la poulie. Dans la plupart des cas, cela désignera le type de ceinture ou la série utilisée.

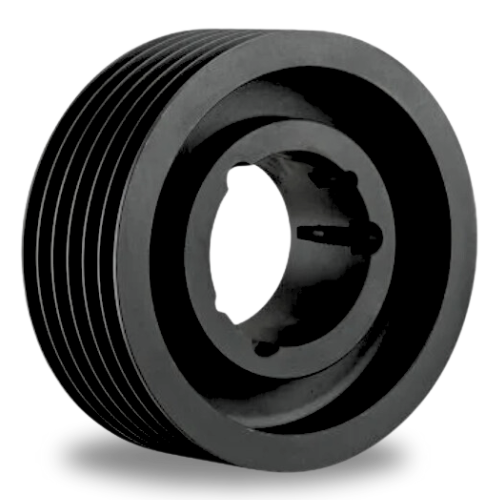

Comment mesurer les poulies à courroies trapézoïdales ?
Apprendre à mesurer la taille d'une poulie à courroie trapézoïdale et à calculer ses dimensions sont des tâches simples ; cependant, identifier correctement un type de poulie à courroie trapézoïdale peut être un processus complexe.

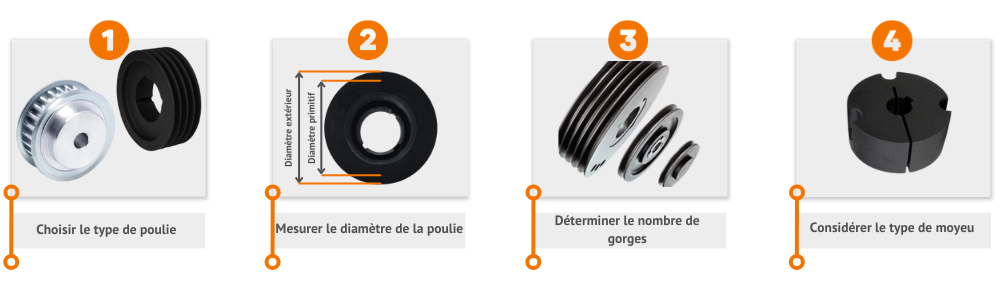

Identifier la bonne poulie
L'identification d'une poulie implique de déterminer plusieurs caractéristiques importantes de celle-ci, notamment sa taille, son type, son diamètre, sa gorge (si elle en a une), et sa capacité de charge. Voici les étapes générales pour identifier une poulie :
- Déterminer le type de poulie : Il existe plusieurs types de poulies, notamment les poulies à gorge en V, les poulies à gorge plate, les poulies à gorge ronde, les poulies à engrenage, etc. Identifiez d'abord le type de poulie que vous avez.
Le moyen le plus simple d'identifier une poulie à courroie trapézoïdale consiste à trouver le numéro de pièce ou les composant
d'identification sur la poulie elle-même. Différentes marques, ainsi que différents types de poulies, ont différentes manières d'afficher ces numéros.
- Le style probablement le plus courant pour les poulies moyennes et petites est que le numéro est estampé sur la poulie avant qu'elle ne soit peinte
ou phosphatée. Cela peut rendre difficile l’identification des chiffres et des lettres dans la plupart des cas.
- Un autre style est celui où le numéro de pièce se trouve dans le moulage lui-même.
- Un autre style consiste à placer différents caractères d’identification sur différents rayons.
_cropped_500_300.webp)
Si votre numéro de pièce n'est pas distinguable, suivez les étapes 1 à 6 ci-dessus pour mesurer la poulie. Distinguez ensuite le style de poulie que vous possédez en vous basant sur les photos ci-dessous. Remarque : Si vous disposez d'une poulie à alésage fixe, veuillez indiquer le diamètre intérieur de l'alésage. Enfin, nous aurons besoin de savoir combien de rainures se trouvent dans votre poulie, ceci ainsi que la largeur totale confirmeront le type de courroie que vous utilisez.
- Mesurer le diamètre de la poulie : Utilisez un pied à coulisse ou un mètre ruban pour mesurer le diamètre de la poulie. Mesurez d'un côté de la gorge à l'autre pour les poulies à gorge, ou du bord à l'autre pour les poulies plates.
- Mesurer la largeur de la gorge (si applicable) : Si la poulie a une gorge (par exemple, une poulie à gorge en V pour une courroie), mesurez la largeur de la gorge. Cela peut être important pour choisir la bonne courroie.
- Déterminer le nombre de gorges (si applicable) : Si vous avez une poulie à gorge, comptez le nombre de gorges. Cela peut être important pour choisir la bonne courroie.
- Vérifier le type de moyeu : Le moyeu de la poulie peut être fixe, amovible ou à bride. Vérifiez le type de moyeu que vous avez.
- Vérifier la capacité de charge : Si cela est pertinent pour votre application, consultez les spécifications du fabricant pour connaître la capacité de charge maximale de la poulie. Assurez-vous qu'elle convient à votre application.
- Rechercher des marques ou des numéros de modèle : Souvent, les poulies auront des marques ou des numéros de modèle gravés ou imprimés dessus. Notez ces informations, car elles peuvent vous aider à identifier la poulie plus précisément en effectuant des recherches en ligne ou en contactant le fabricant.
En suivant ces étapes, vous devriez être en mesure d'identifier la poulie dont vous avez besoin pour votre application. Assurez-vous de prendre des mesures précises et de recueillir toutes les informations pertinentes pour garantir une correspondance appropriée avec d'autres composants de votre système.
Glossaire des poulies
Désalignement angulaire
Le désalignement angulaire se produit quand l’arbre d’entraînement et l’arbre moteur ne sont pas parallèles. Cela a pour conséquence que la courroie est soumise à des charges inégales. les courroies des cotés haute tension sont souvent surchargées, ce qui peut causer une rupture des fils de bord et une transmission sur toute la largeur de la courroie dentée. Ce désalignement entraîne également des forces de suivi élevées de la courroie, provoquant ainsi, une usure excessive des bords de la courroie.

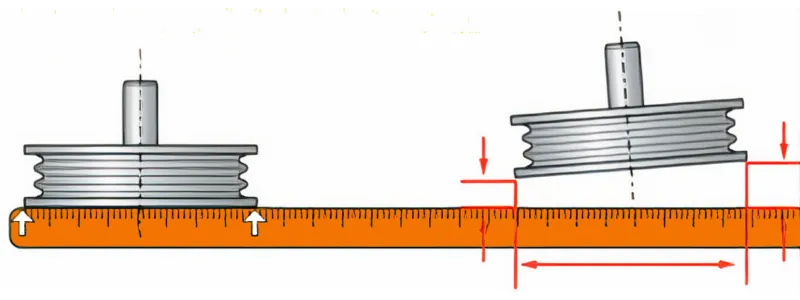

(1)_cropped_800_300.webp)
Sortie de l'axe
La déviation totale de la surface axiale de référence est enregistrée lors d'une rotation de la pièce.
Elle est exprimée en TIR (Total Index Reading).
La lecture de l’indicateur total (TIR) mesure la différence entre les lectures minimales et maximales observées lorsque l'indicateur est déplacé le long de la surface d'une pièce pendant qu'il tourne le long d'un axe. Le TIR est important pour vérifier si la planéité, la rondeur, la concentricité ou toute autre forme d'une pièce est correctement maintenue, ou si des ajustements doivent être effectués avant que la pièce puisse être utilisée dans une machine plus grande ou non.
Flexion de la poulie
La déformation de la poulie sous l'effet d'une charge ou d'une tension appliquée sur la courroie ou la chaîne transmise à travers la poulie.
Cette déformation peut se produire lorsque la poulie est fortement chargée ou lorsque la courroie est tendue avec force.
La flexion peut être observée dans différents types de poulies, notamment les poulies à rainure en V, les poulies à rouleaux et les poulies à courroie crantée.
la puissance de rotation
La capacité de la poulie de transmettre de la puissance mécanique d’un point à un autre en faisant tourner une charge. Cette puissance est exprimée en watts (W) ou en chevaux (HP) dans le système international d’unités. La puissance de rotation dépend d’un certain nombre de facteurs, notamment le couple (force rotative) appliqué à la poulie, la vitesse de rotation (en tours par minute ou en radians par seconde), et l'efficacité du système de transmission, y compris la courroie utilisée.
La puissance de rotation est calculée à l’aide de la formule suivante :
P=τ⋅ωP=τ⋅ω
où :
- PP est la puissance en watts (W) ou en chevaux (HP).
- ττ représente le couple en newtons-mètres (N·m) ou en livres-pieds (lb·ft).
- ωω est la vitesse de rotation en radians par seconde (rad/s) ou en tours par minute (rpm).
A NOTER :
Il faut choisir le moyeu pour coupler votre poulie sur l’arbre en question. Pour cela, référez-vous guide d’achat « Comment choisir un moyeux amovible »
Note : lors d’une liaison mécanique par poulies/courroies, la vitesse est inchangée lorsque les deux poulies sont de même diamètre primitif. De ce fait, pour effectuer un changement de vitesse, les poulies doivent être de diamètre primitif différent. Dans ces cas-là, le rapport de réduction R est calculé et permet de connaitre la vitesse en sortie (R < à 1 = réduction de vitesse et R > à 1 = augmentation de vitesse).
En suivant ces conseils, vous devriez être en mesure de choisir les poulies qui conviennent le mieux à votre application et qui fonctionnent efficacement et en toute sécurité.
Si vous avez des questions ou des commentaires à apporter à cette définition, utilisez ce formulaire, merci d’avance !
Recevez gratuitement le guide complet des poulies !
FAQ
Voici quelques-unes des questions les plus fréquentes sur les poulies!
Qu‘est-ce qui peut mal tourner avec un système de poulie?
De nombreux problèmes peuvent survenir avec un système de poulie, que ce soit en raison de problèmes de conception, de matériaux de mauvaise qualité, de mauvaise utilisation ou d'autres facteurs. Voici quelques-uns des problèmes courants qui peuvent se produire avec un système de poulie :
- Une usure excessive peut entraîner une défaillance du système.
- Si le matériau de la poulie est sensible à la corrosion, cela peut affaiblir la structure et entrainer les défaillances
- Dépasser la capacité de charge maximale d'un système de poulie peut entrainer des déformations de la poulie et des accidents graves.
- Une installation incorrecte de la poulie peut entraîner des problèmes d'alignement de la charge.
- Un manque de maintenance régulière, y compris le remplacement des pièces usées, peut entraîner des problèmes de fiabilité à long terme.
Comment calculer le couple d‘une poulie ?
Pour calculer le couple (en newton-mètres, Nm) d'une poulie, utilisez la formule suivante :
Couple = Force (en newtons, N) × Rayon de la poulie (en mètres, m).
Assurez-vous que les unités sont compatibles (newtons pour la force et mètres pour le rayon) pour un calcul correct. Le couple dépend également de la direction de la force par rapport au rayon, alors tenez compte de la composante de force perpendiculaire au rayon si la force est appliquée sous un angle.

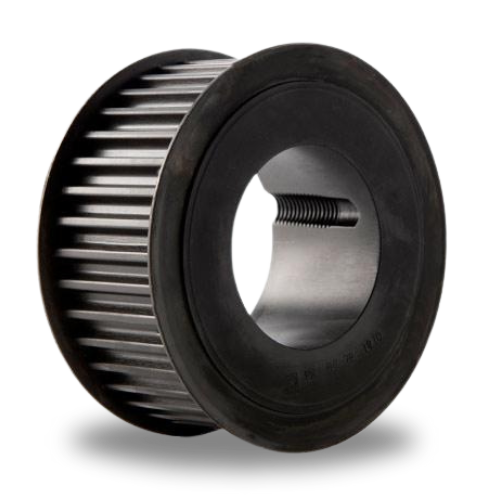

Quels sont les avantages des poulies dentées par rapport aux poulies trapézoïdales ?
Les poulies dentées aident à transmettre la force avec plus de précision, fonctionnent de manière synchrone et résistent mieux aux charges élevées que les poulies trapézoïdales.
Ils sont préférés dans les applications qui nécessitent une plus grande précision et fiabilité.
Comment déterminer le nombre de dents d’une poulie
3 éléments sont à connaitre pour calculer le diamètre de la poulie :
- diamètre de la poulie
- Vitesse de rotation ( en tours par minute)
- Distance linéaire que la poulie doit parcourir par tout ( exemple : la circonférence de la courroie entrainée)
Utilisez la formule : Circonférence (en millimètres) = π x Diamètre (en millimètres).
Nombre de dents = Distance linéaire par tour / Distance déplacée par chaque dent.
Arrondissez le résultat final, car les poulies ont généralement un nombre entier des dents
Le nombre de dents peut également être calculée en multipliant le nombre de dents de la courroie par le pas de la courroie. Par exemple, une courroie de 8 mm comportant 60 dents a une longueur de pas de 480 mm (60 dents x pas de 8mm = 480 mm).
A quoi servent les flasques dans une poulie ?
Les flasques sont les parties latérales qui entourent la gorge d‘une poulie. Elles sont conçus principalement pour maintenir la courroie à sa place. En plus de cela, elles apportent d'autres avantages significatifs, tels que :
- Le guidage et la stabilité de la courroie
- Protection des dommages externes
- Réduction de la flexion et de la courroie
- Maintien de la lubrification dans certains cas
Comment fixer une poulie sur l’arbre
Les poulies dentées aident à transmettre la force avec plus de précision, fonctionnent de manière synchrone et résistent mieux aux charges élevées que les poulies trapézoïdales.
Ils sont préférés dans les applications qui nécessitent une plus grande précision et fiabilité.
Quand choisir un système POLYCHAIN ?
Les poulies dentées aident à transmettre la force avec plus de précision, fonctionnent de manière synchrone et résistent mieux aux charges élevées que les poulies trapézoïdales.
Ils sont préférés dans les applications qui nécessitent une plus grande précision et fiabilité.
