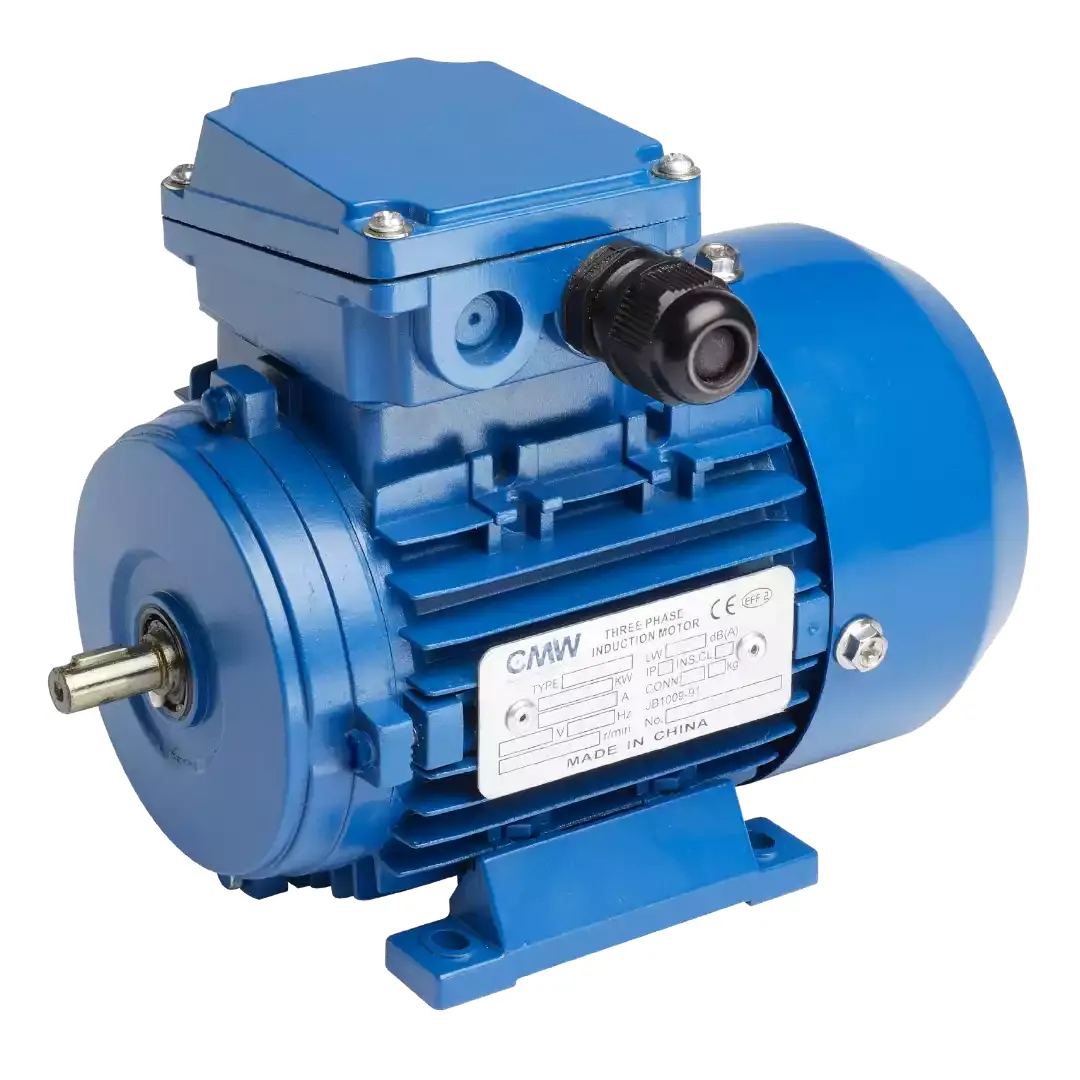

Moteur asynchrone triphase
À la recherche d'un moteur asynchrone triphasé alliant durabilité, fiabilité et accessibilité pour assurer des performances optimales ?
Les moteurs asynchrones triphasés jouent un rôle essentiel dans notre vie quotidienne en alimentant de nombreux appareils et machines industrielles. Leur fonctionnement basé sur un champ magnétique tournant et leur capacité à fournir une puissance adaptative en font des choix populaires dans l'industrie. Découvrez tous nos moteurs asynchrones triphasés sur notre site web ! Toute notre gamme est toujours proposée aux prix les plus justes.
LES TYPES DE MOTEUR ASYNCHRONES TRIPHASES
Les moteurs asynchrones triphasés sont des moteurs électriques fonctionnant à l’électricité triphasée. Ils sont largement utilisés dans l’industrie, le commerce et la construction.
Les moteurs asynchrones triphasés 1000 tr/min
- Un moteur asynchrone triphasé de 1 000 tr/min est un moteur à faible vitesse. Ceux-ci sont généralement utilisés pour les applications nécessitant un mouvement lent et régulier, telles que : Exemples : pompes, ventilateurs, machines-outils.
Les moteurs asynchrones triphasés 1500 tr/min
- Un moteur asynchrone triphasé de 1 500 tr/min est un moteur à vitesse moyenne. Ceux-ci sont généralement utilisés pour les applications nécessitant un mouvement modéré, telles que : Machines agricoles, machines d'emballage et bandes transporteuses.
Les moteurs asynchrones triphasés 3000 tr/min
- Un moteur asynchrone triphasé à 3000 tr/min est un moteur à grande vitesse. Ceux-ci sont généralement utilisés dans les applications nécessitant des mouvements rapides, telles que les machines-outils à grande vitesse, les scies à ruban et les machines de découpe.
Caractéristiques des moteurs asynchrones triphasés
- Généralement plus puissant que les moteurs monophasés.
- Plus efficace que les moteurs monophasés.
- Plus fiable que les moteurs monophasés.
STATOR ET MOTOR
Un moteur asynchrone triphasé se compose d’un stator, qui est une pièce solide logée dans un châssis en acier. Trois bobinages ou bobinages sont reliés au bornier, permettant le raccordement au réseau et à la partie mobile (soit de type rotor, à cage d'écureuil ou rotor bobiné).
- Stator : Un composant solide avec un enroulement d'alimentation triphasé qui génère un champ magnétique.
- Rotor : Pièce mobile qui transmet la puissance mécanique dans une cage d'écureuil ou un rotor enroulé.
PRINCIPE DE FONCTIONNEMENT DES MOTEURS ASYNCHRONES :
La rotation du rotor est rendue possible par le principe d'un champ magnétique tournant généré par une tension alternative. Le stator comporte trois enroulements placés à un angle de 120° les uns par rapport aux autres, créant trois champs magnétiques indépendants dès la mise sous tension. En raison de la nature des courants triphasés, ces champs magnétiques se déphasent avec le temps. La vitesse du champ magnétique est toujours plus rapide que la vitesse du rotor. Les deux vitesses ne pouvant pas être synchronisées, on parle alors de moteur asynchrone.
COUPLAGE MOTEUR SYNCHRONE ET ASYNCHRONE
Pour connecter correctement un moteur électrique, il est nécessaire de déterminer le couplage des enroulements du moteur en fonction de la tension du secteur. Deux combinaisons sont possibles :
- Couplage des enroulements en étoile
- Couplage des enroulements en Triangle
Quels sont les différents composants des moteurs asynchrones triphasés ?
Un moteur est un appareil électromécanique qui convertit l'énergie électrique en mouvement mécanique. Ceux-ci fonctionnent sur courant alternatif triphasé et génèrent un champ magnétique tournant qui induit le mouvement du rotor. Ces moteurs sont largement utilisés dans diverses applications industrielles en raison de leur simplicité, de leur fiabilité et de leur efficacité.
La bride d'un moteur à induction triphasé est une fixation qui maintient le moteur en place et assure un bon alignement avec les autres composants. Il simplifie l'installation et la maintenance et garantit le bon fonctionnement du moteur grâce à des connexions fiables aux dispositifs tels que les pompes et les ventilateurs.
Les glissières en deux parties d'un moteur asynchrone triphasé est un composant réglable qui permet d'ajuster la position du stator par rapport au rotor. Facilite l’alignement précis des composants internes du moteur pour optimiser l’efficacité et les performances. Ces glissières sont utilisées lors du montage et de la maintenance pour assurer un fonctionnement efficace des moteurs triphasés.
La boîte à bornes pour moteurs asynchrones triphasés est un espace fermé intégré au boîtier. Il abrite les connexions électriques du moteur et empêche tout contact accidentel pour garantir la sécurité de l'opérateur. Ces boîtiers offrent également un accès facile aux bornes pour les connexions électriques, simplifiant ainsi l'installation, la maintenance et la réparation du moteur tout en préservant l'intégrité électrique du moteur.
Un capot de moteur asynchrone triphasé est un boîtier de protection qui recouvre les composants électriques du moteur. Ils contribuent à garantir la sécurité de l’opérateur en empêchant tout contact accidentel avec les composants électriques. Ces capots protègent le moteur de la poussière, de l'humidité et d'autres influences environnementales, garantissant ainsi un fonctionnement fiable à long terme.
Les pattes d'un moteur asynchrone triphasé sont des extensions métalliques intégrées au carter du moteur. Le moteur peut être monté en toute sécurité sur une surface plane, facilitant ainsi l'installation dans diverses applications industrielles. Ces languettes assurent la stabilité et le réglage du moteur pour un fonctionnement efficace et fiable.
Avantages et applications des moteurs asynchrones triphasés :
Le couple
Les moteurs asynchrones triphasés offrent un couple élevé dès le démarrage, ce qui leur permet de fournir une puissance importante lorsqu'ils sont soumis à des charges lourdes.
La puissance
Ces moteurs sont capables de produire une puissance continue et élevée, ce qui les rend idéaux pour des applications industrielles exigeantes. En effet, leur capacité à fournir une puissance adaptative en fonction de la charge en font des choix privilégiés pour de nombreuses applications.
La tension
Les moteurs asynchrones triphasés fonctionnent généralement avec une tension de 380V, adaptée aux réseaux triphasés industriels.
Le rendement
Ces moteurs présentent un rendement élevé, ce qui les rend efficaces sur le plan énergétique.
La taille
Les moteurs asynchrones triphasés sont généralement plus compacts par rapport à d'autres types de moteurs électriques, ce qui facilite leur intégration dans diverses applications. Ces moteurs sont largement utilisés dans divers secteurs industriels tels que les pompes, les machines-outils, les compresseurs, les ventilateurs et bien d'autres.
En comparaison avec d'autres types de moteurs, les moteurs asynchrones triphasés se distinguent par leur simplicité de construction et leur capacité à fournir un couple élevé au démarrage. Ils sont également très fiables et ne nécessitent généralement que peu d'entretien.
MAINTENANCE ET ENTRETIEN DES MOTEURS ASYNCHRONES TRIPHASES
Pour assurer la durée de vie optimale de votre moteur asynchrone triphasé, il est important de suivre plusieurs procédures de maintenance. Il est recommandé de vérifier régulièrement l'état des bobinages, des connexions électriques et du système de refroidissement. Une bonne lubrification des roulements est également importante pour éviter une usure prématurée.
Soyez également attentif aux signes de dysfonctionnement tels que des bruits inhabituels, des vibrations excessives ou une surchauffe. Il est important de réparer ou de remplacer rapidement tout problème qui survient pour éviter des pannes majeures.
Enfin, assurer la sécurité du moteur et de l'ensemble du système électrique nécessite un câblage correct et des mesures de protection appropriées telles que des interrupteurs de protection du moteur et des fusibles AM (support moteur).
LES DIFFERENTS TYPES DE MONTAGE D'UN MONTAGE TRIPHASE
Pour un moteur aussi bien monophasé ou triphasé, la fixation se fera au niveau des pattes du moteur. Il est cependant possible de fixer un moteur électrique à l’aide d’une bride de fixation. Découvrez notre article concernant les différents types de fixations (brides) pour moteur électrique. Il existe deux configurations principales. La dénomination du montage sera écrite en B lorsque la position de l’arbre sera horizontale, exemple : B3, B5, B14. La dénomination qui commence par un V indique que la position de l’arbre est verticale, exemple : V1, V3 etc.
| Bride ( Type de montage ) | Position de l'arbre | Description |
| B3 | Horizontale | Montage standard avec l'arbre en position horizontale |
| B5 | Horizontale | Montage avec une plaque de base rectangulaire. Convient lorsque l'espace verticale est limité |
| B14 | Horizontale | Montage avec une petite plaque de base rectangulaire. Alternative compacte au B3. |
COUPLAGE MOTEUR EN FONCTION DE LA TENSION
| Tension alimentation | Moteur 220/400V | Moteur 400/660V |
| 220V | Couplage triangle | - |
| B5 | Horizontale | Montage avec une plaque de base rectangulaire. Convient lorsque l'espace verticale est limité |
| 400V | Couplage étoile | Couplage triangle |
Couplage en triangle
Couplage en étoile
MAINTENANCE ET ENTRETIEN DES MOTEURS
Pour assurer une durée de vie optimale du moteur asynchrone triphasé :
- Vérifier régulièrement l'état des bobinages, des connexions électriques et du système de refroidissement.
- Assurer une lubrification adéquate des roulements.
- Recherchez des signes de dysfonctionnement tels que des bruits inhabituels, des vibrations excessives ou une surchauffe.
- Un câblage correct et des fusibles appropriés (disjoncteur de protection moteur, fusible AM) sont nécessaires pour assurer la sécurité du moteur et du système électrique.

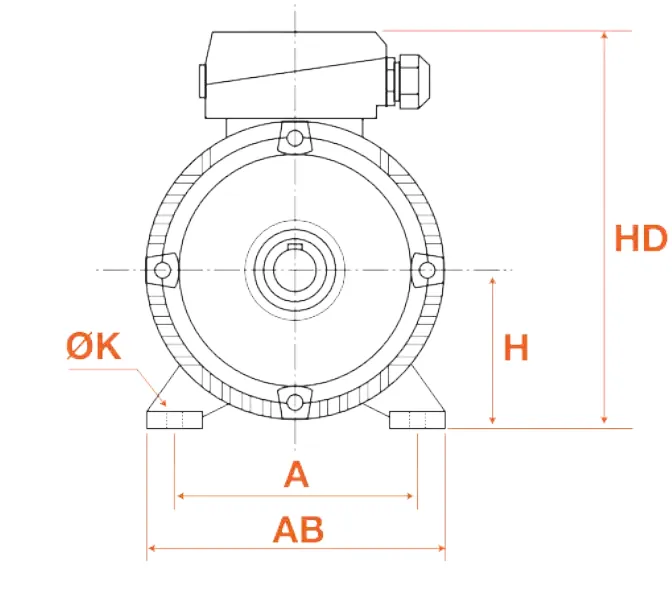

Pourquoi choisir un moteur asynchrone triphasé B3 ?
Conception :
La bride B3 est une bride à pied, ce qui signifie qu'elle possède des pieds qui s'enfoncent dans le sol ou une autre surface solide. Cette conception permet une fixation directe et solide de la bride, ce qui est idéal pour les applications qui nécessitent une stabilité élevée.
Avantages :
- Installation simple : Les pieds de la bride facilitent l'installation de celle-ci, car ils permettent de la positionner facilement et de la fixer solidement.
- Adaptée aux applications nécessitant une fixation solide : La bride B3 est idéale pour les applications qui nécessitent une stabilité élevée, telles que les pompes, les ventilateurs et les machines-outils.
Domaines d'application :
- Applications industrielles où la stabilité est cruciale, comme les pompes et les ventilateurs
- Machines-outils
- Installations de traitement des eaux et des eaux usées
- Installations de production d'énergie

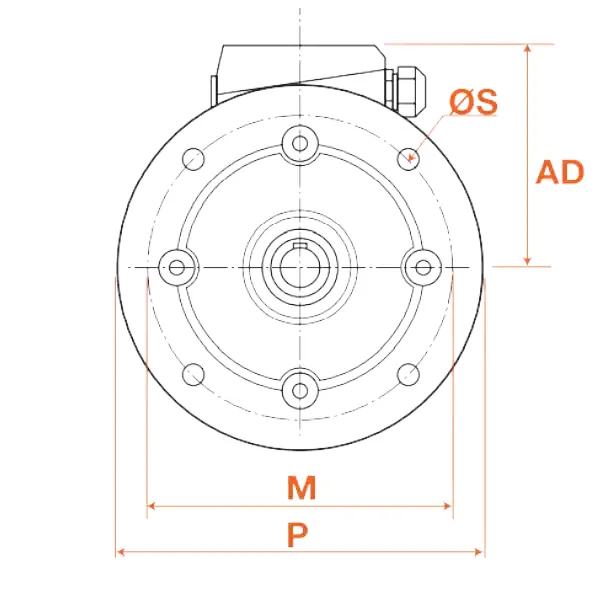

Pourquoi choisir un moteur asynchrone triphasé B5 ?
Conception :
La bride B5 est une bride circulaire, ce qui signifie qu'elle n'a pas de pieds. Cette conception permet une fixation sur des supports, tels que des plaques ou des colonnes.
Avantages :
- Flexibilité de montage : La bride B5 peut être fixée sur une variété de supports, ce qui la rend adaptable à diverses configurations d'équipement.
- Adaptée à diverses configurations d'équipement : La bride B5 est idéale pour les applications qui nécessitent une flexibilité de montage, telles que les engrenages et les compresseurs.
Domaines d'application :
- Applications où une flexibilité de montage est essentielle, comme les engrenages et les compresseurs
- Installations de traitement des eaux et des eaux usées
- Installations de production d'énergie

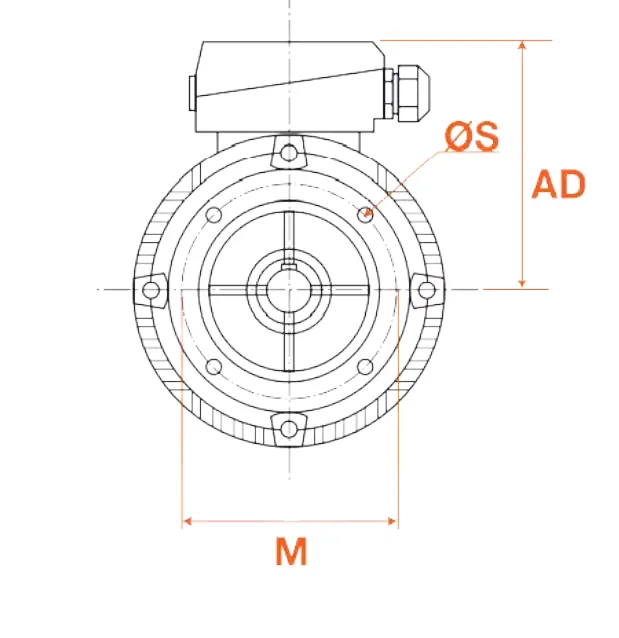

Pourquoi choisir un moteur asynchrone triphasé B14 ?
Conception :
La bride B14 est une bride carrée avec pieds, ce qui combine les avantages des brides B3 et B5. Elle possède les pieds de la bride B3 pour une fixation solide, et la forme carrée de la bride B5 pour une flexibilité de montage.
Avantages :
- Combinaison des avantages de B3 et B5 : La bride B14 offre à la fois la stabilité de la bride B3 et la flexibilité de montage de la bride B5.
- Adaptée aux applications nécessitant une fixation solide et une adaptabilité : La bride B14 est idéale pour les applications qui nécessitent une combinaison de ces deux caractéristiques, telles que les convoyeurs et les machines-outils.
Domaines d'application :
- Applications nécessitant une fixation solide et une adaptabilité, telles que les convoyeurs et les machines-outils
- Installations de production d'énergie
- Installations de traitement des eaux et des eaux usées
En suivant ces conseils, vous devriez être en mesure de choisir les moteurs qui conviennent le mieux à votre application et qui fonctionnent efficacement et en toute sécurité.
Si vous avez des questions ou des commentaires à apporter à cette définition, utilisez ce formulaire, merci d'avance !
FAQ
Voici quelques-unes des questions les plus fréquentes sur les moteurs !
Quand faut-il envisager le remplacement d‘un moteur asynchrone triphasé ?
Le remplacement peut être envisagé en cas de défaillance mécanique ou électrique, de vieillissement, d'évolution des besoins, de coûts de réparation élevés, d'obsolescence, ou d'incompatibilité avec de nouvelles technologies.
Quels sont les signes de défaillance mécanique d‘un moteur ?
Des vibrations excessives, des bruits inhabituels, des fuites d'huile, ou tout autre signe de mauvais fonctionnement peut indiquer une défaillance mécanique.
Comment détecter les problèmes électriques nécessitant un remplacement ?
Les courts-circuits, les surcharges fréquentes, ou les problèmes d'enroulements peuvent indiquer des problèmes électriques nécessitant le remplacement du moteur.
Quelle est la durée de vie typique d‘un moteur asynchrone triphasé ?
La durée de vie dépend de divers facteurs, mais en général, elle est limitée. Si un moteur est en service depuis de nombreuses années, son remplacement peut être envisagé.
Quelles sont les couts de réparation des moteurs asynchrones triphasés ?
Comparativement au coût d'un moteur neuf, si les coûts de réparation sont élevés et représentent une fraction significative du coût d'un remplacement, le remplacement peut être une option plus économique.
